Arinst SSA R3 Signal Hunter
Распечатать
Подписаться
Диапазон частот 400 МГц - 6500 МГц
Обнаруживает любые объекты в указанном диапазоне частот
Скорость сканирования до 12 ГГц/с
Встроенная антенна.

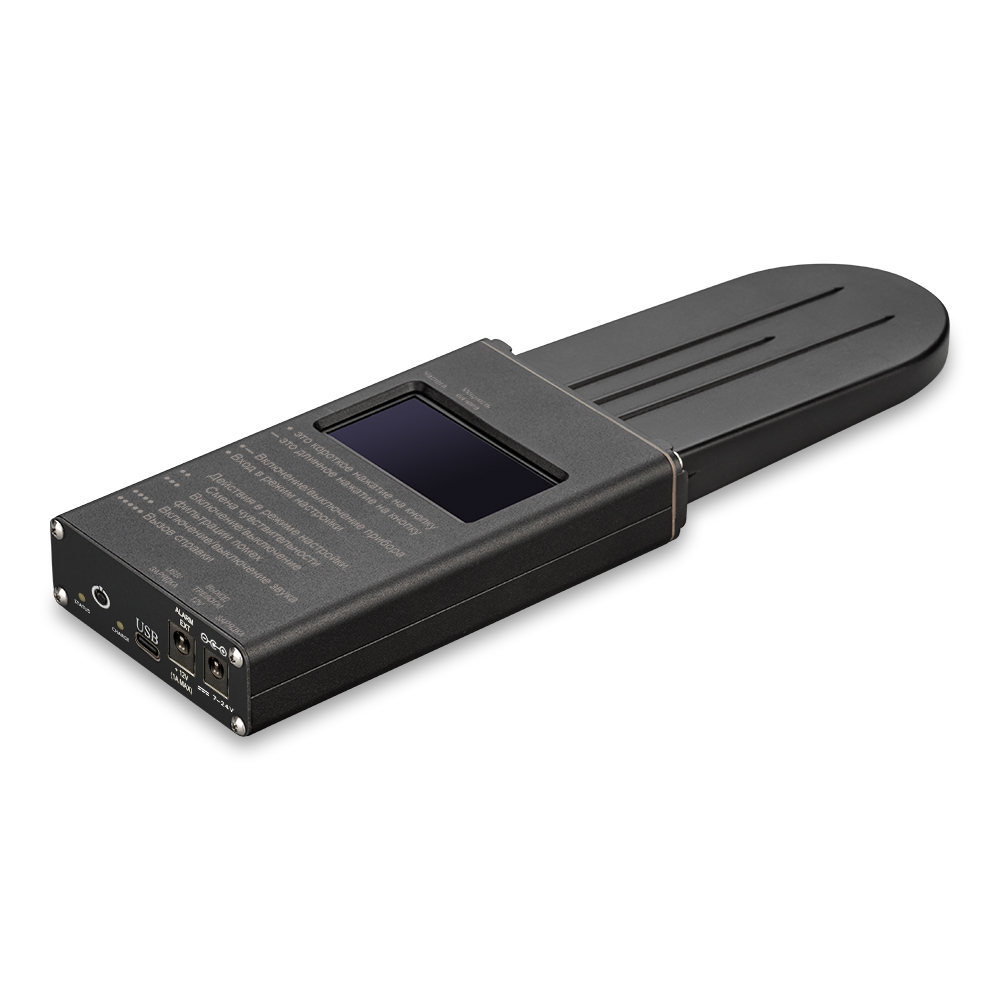

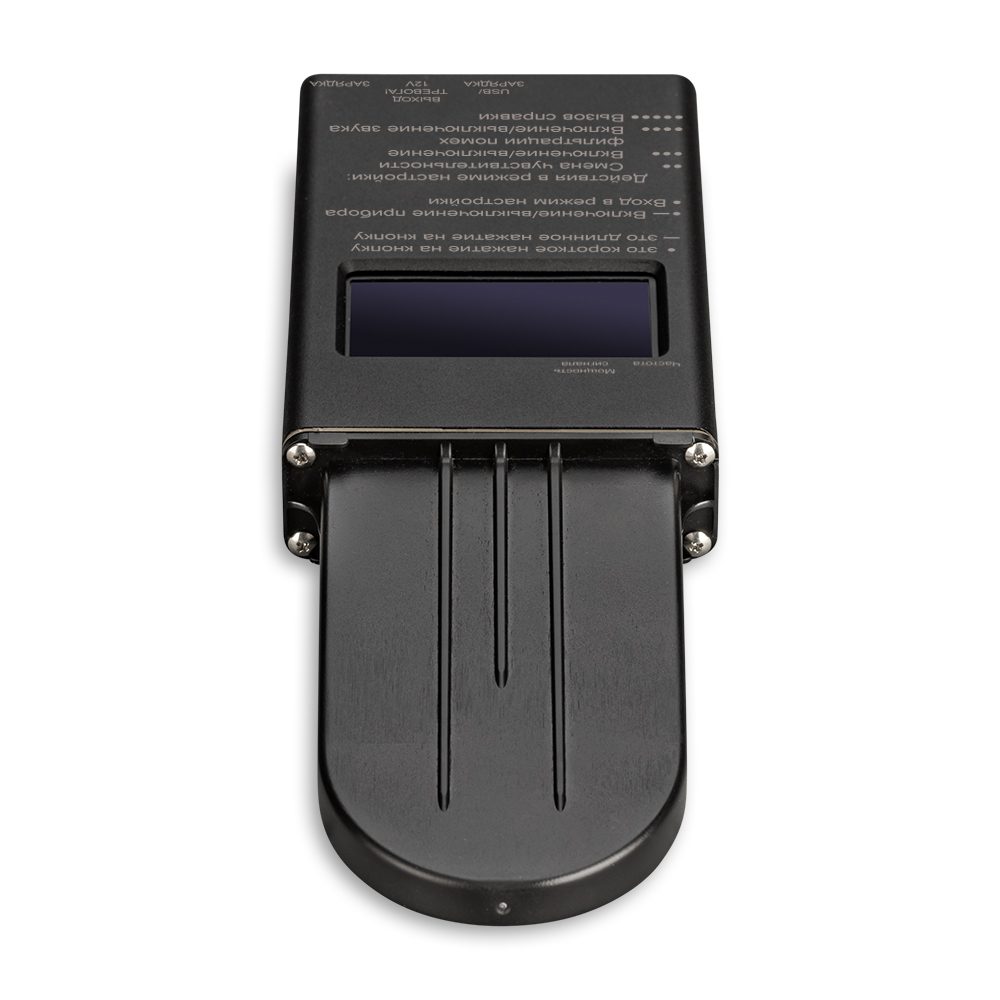

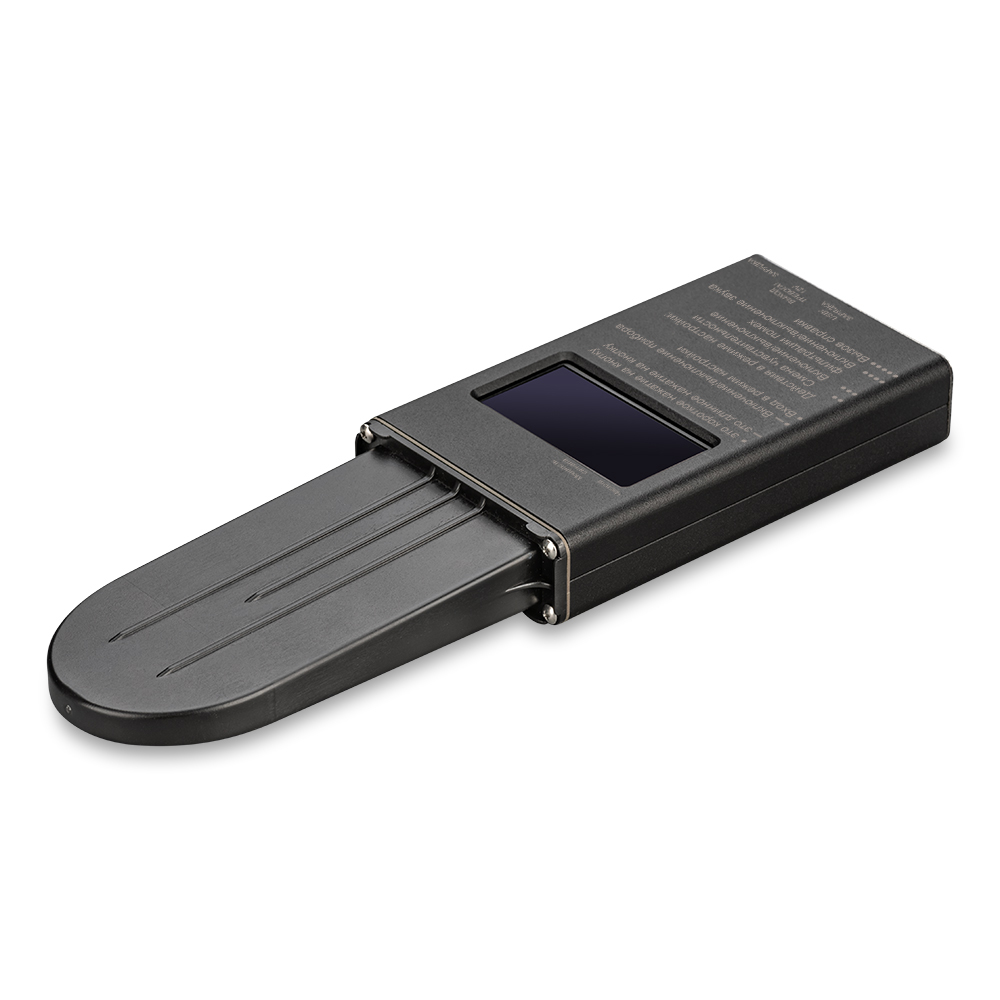

Arinst R3 Signal Hunter – это портативный панорамный детектор электромагнитного поля со встроенной антенной. Прибор предназначен для поиска источников радиоисигналов, измерения уровня излучений приборов и бытовых устройств в диапазоне частот от 400 МГц до 6500 МГц. Высокая скорость сканирования дает возможность обнаруживать импульсные сигналы цифровых стандартов связи: Wi-Fi, 2G, 3G, 4G, LTE, CDMA, DCS, GSM и т. д.
Настройки прибора
В левой половине экрана выводится частота обнаруженного сигнала в МГц и его мощность в процентах.
В правой половине выводятся настройки прибора:
- Чувствительность, 5 уровней: самая низкая, низкая, средняя, высокая, самая высокая
- Настройка фильтрации сигнала: фильтр включен, фильтр выключен. При включенном фильтре прибор игнорирует большинство сигналов в диапазонах работы сотовых сетей стандартов GSM, 3G, 4G LTE
- Настройка звукового оповещения: звук включен, звук выключен
Управление прибором

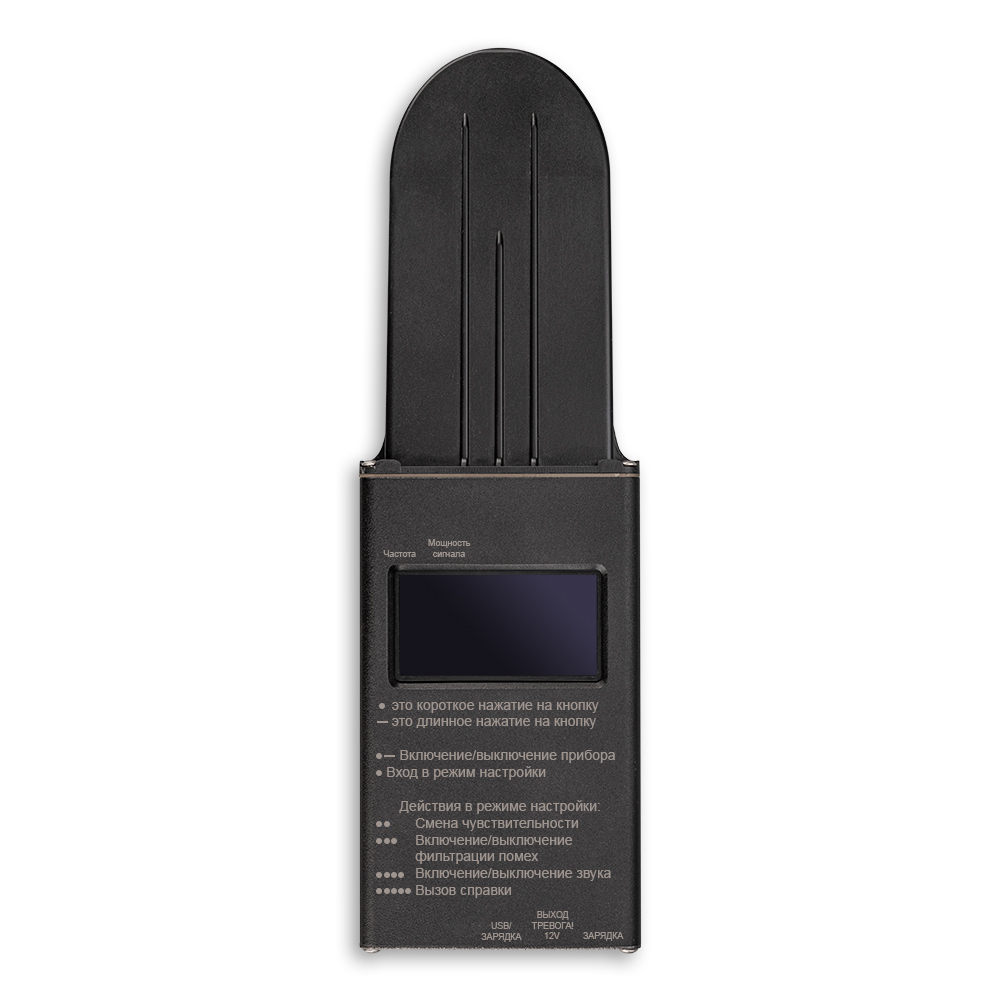

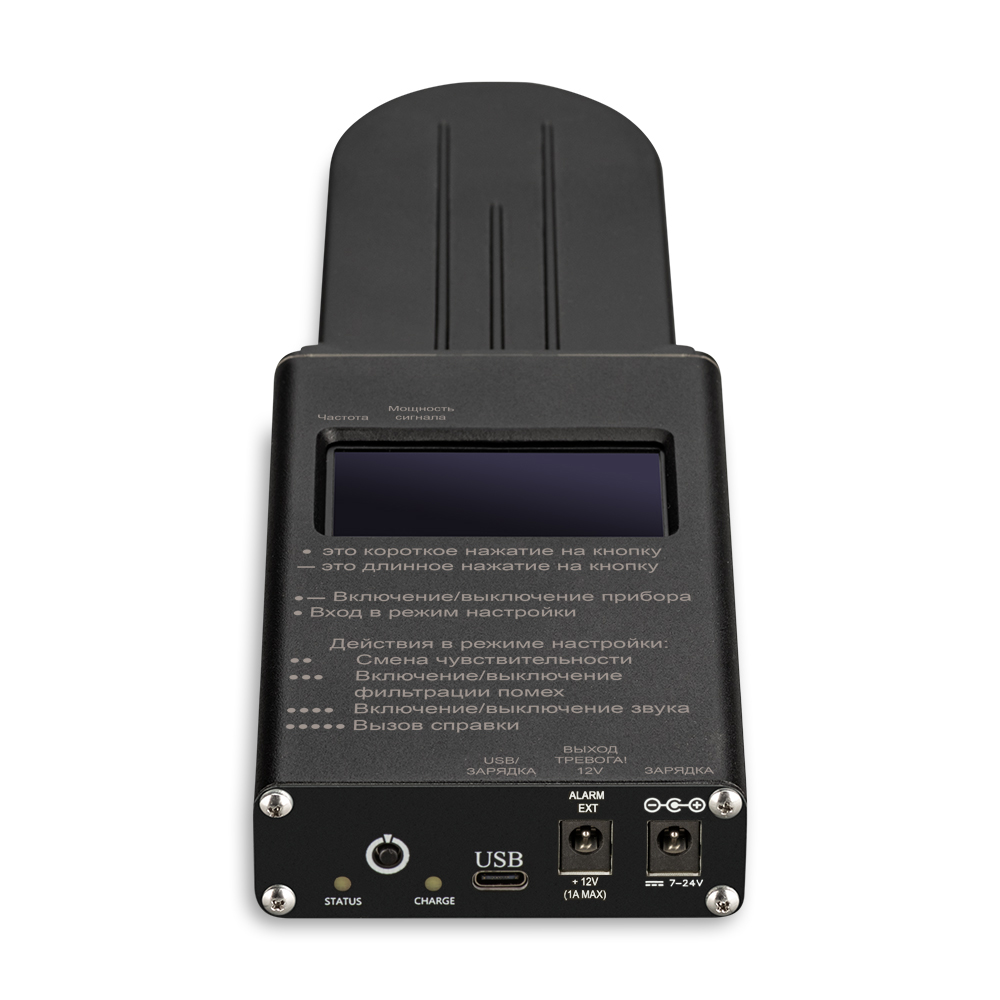

На торце прибора имеется многофункциональная кнопка, ниже описаны способы её использования.
• Обозначение короткого нажатия на кнопку
— Обозначение длинного нажатия на кнопку
• — Включение/выключение прибора
• Вход в режим настройки
Действия в режиме настройки:
• • Смена чувствительности
• • • Включение/выключение фильтрации помех
• • • • Включение/выключение звука
• • • • • Вызов встроенной справки прибора
Ограничения
Панорамный детектор электромагнитного поля Arinst R3 Signal Hunter не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Детектор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ARINST SSA R3 Signal Hunter: | |
|---|---|
| Частотный диапазон | |
| Измеряемый диапазон частот | 400 МГц — 6500 МГц |
| Максимальная полоса обзора | ~6,1 ГГц |
| Опорный генератор TXCO GPS | 26 МГц |
| Полка шума2 в согласованном тракте | |
| в полосе 400 МГц - 4000 МГц | <-122 дБм |
| в полосе 4000 МГц - 5500 МГц | <-120 дБм |
| в полосе 5500 МГц – 6500 МГц | <-118 дБм |
| Параметры сканирования3 | |
| Максимальная скорость сканирования | 12 ГГц/с |
| Минимальное время обзора полной полосы частот 6,5 ГГц | 0.7 с |
| Отображение | |
| Тип экрана | OLED |
| Разрешение экрана | 128×64 |
| Питание | |
| Ёмкость встроенного аккумулятора | 5000 мАч |
| Время непрерывной работы от аккумулятора | ~ 4 ч |
| Внешний блок питания | 7-24 В, 2 А |
| Рабочий диапазон температур | 0 … +40°С |
| Габаритные размеры (Д×Ш×В) | 260x81x27 мм |
| Масса | 0,4 кг |
|
Габариты (длина , ширина , высота ), мм
|
145
x
81
x
27
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
280
x
115
x
50
|
|
Масса в индивидуальной упаковке, грамм
|
400
|
Приборы - данные для фильтра:
|
Тип прибора
|
Анализатор спектра
|
|
Интерфейсы
|
USB
|
|
Наличие аккумулятора
|
Есть
|
|
Наличие экрана
|
Есть
|
Комплектация:
|
Анализатор спектра ARINST SSA R3 Signal Hunter
|
|
Аккумулятор (установлен в приборе)
|
|
Кабель Type-C – USB 2.0
|
|
Паспорт
|
|
Упаковка
|
