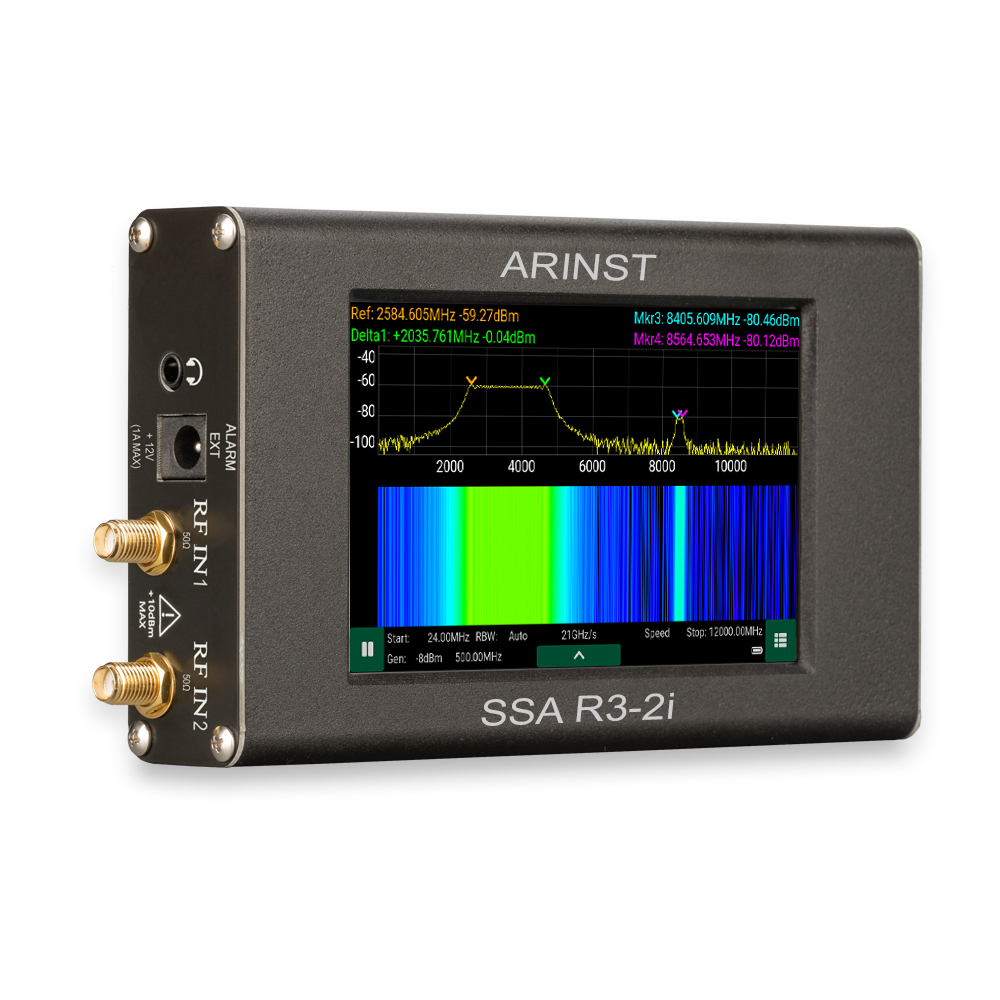

Arinst SSA R3-2i двух портовый анализатор спектра, 24МГц - 6ГГц

Arinst SSA R3-2i – это портативный панорамный анализатор спектра со встроенным демодулятором, предназначен для отображения спектральных составляющих сигналов в диапазоне частот от 24 МГц до 6,2 ГГц.

ARINST SSA R3-2i не имеет встроенного трекинг-генератором, в отличии от модели ARINST SSA-TG R3.
ВНИМАНИЕ!!! Анализатор спектра Arinst SSA R3-2i не является измерительным прибором, так как не имеет утвержденного типа средства измерений.

Основное отличие этого прибора - наличие двух разъемов для подключения двух внешних антенн и одновременной работы с ними. Прибор поставляется вместе с лицензией PRO (стоимость лицензии включена в стоимость прибора).

Алгоритм включения внешнего реле

Программный алгоритм управления подачей питания на внешнее реле или внешнюю индикацию смотрите в описании лицензии PRO.

Выход внешнего реле автоматически срабатывает при обнаружении сигнала в любом из настроенных диапазонов в модуле детектора.

У сухого контакта есть два режиме срабатывания:

• импульсный: сканирование не останавливается при обнаружении сигнала, на контакт подается напряжение. Этот режим необходимо использовать для подключения внешней сирены. Дублирование звукового сигнала. Не использовать РЭБ, т.к. сгорит вход.
• временной: при обнаружении сигнала может быть использовано два варианта работы: 1. Останавливает сканирование и запускает внешнее реле (РЭБ). Этот режим позволяет зашитить входной тракт от перегрузки мощным сигналом РЭБ. 2. Активирует запуск реле и продолжает сканирование. В этом нельзя использовать РЭБ.  Режим предназначен для подключения системы удаленного оповещения или для удаленного (более 50 метров) подключения РЭБ.

В обоих режимах

Для кого?

Анализатор спектра ARINST SSA R3-2i предназначен в первую очередь для полевых работ, он имеет малые вес, размеры и отличается невысоким энергопотреблением. С его помощью сервисные центры и ремонтные бригады могут на месте провести ВЧ-анализ для проведения пуско-наладочных или ремонтных работ.

С помощью прибора можно выполнить следующие работы:

• навести внешнюю антенну на базовую станцию
• детектирование источников сигналов (например БПЛА)
• провести экспресс-анализ радиочастотной обстановки
• проверить правильность работы репитера сотовой связи

Как работает?

Прибор построен на основе супергетеродинного переноса спектра на нулевую промежуточную частоту, содержит высокопроизводительный микропроцессор, осуществляющий цифровую обработку сигналов. С его помощью удалось достичь высокой скорости сканирования до 20 ГГц/с и разрешения по частоте до 2,5 кГц, а так же реализовать программную демодуляцию аналоговых сигналов. Для расширения динамического диапазона входных сигналов в анализаторе установлены малошумящий усилитель и аттенюатор с фиксированным значением.

Преимущества анализатора спектра ARINST SSA R3-2i:

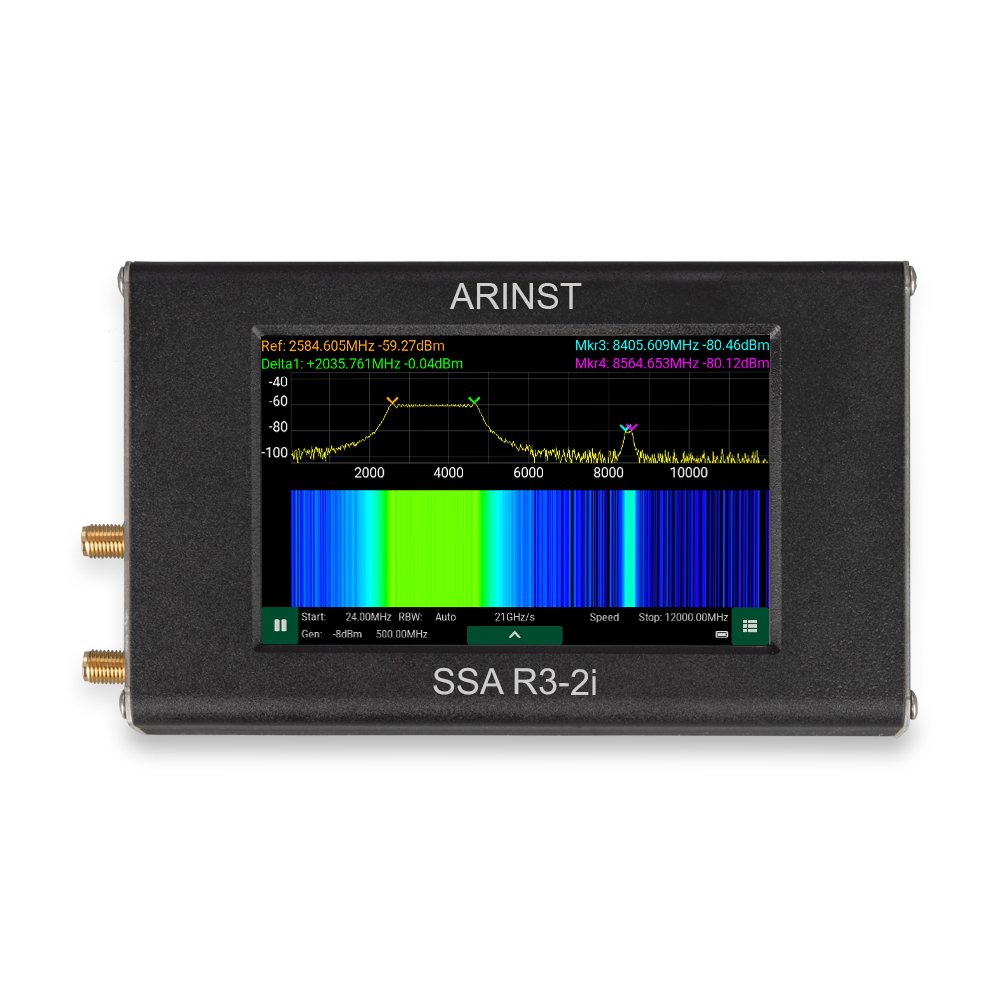

• наличие цветного сенсорного IPS дисплея с диагональю 4 дюйма
• широкий диапазон частот: от 24 МГц до 6 ГГЦ
• высокая скорость сканирования: до 20 ГГц/с
• программный демодулятор ШЧМ/ЧМ/АМ

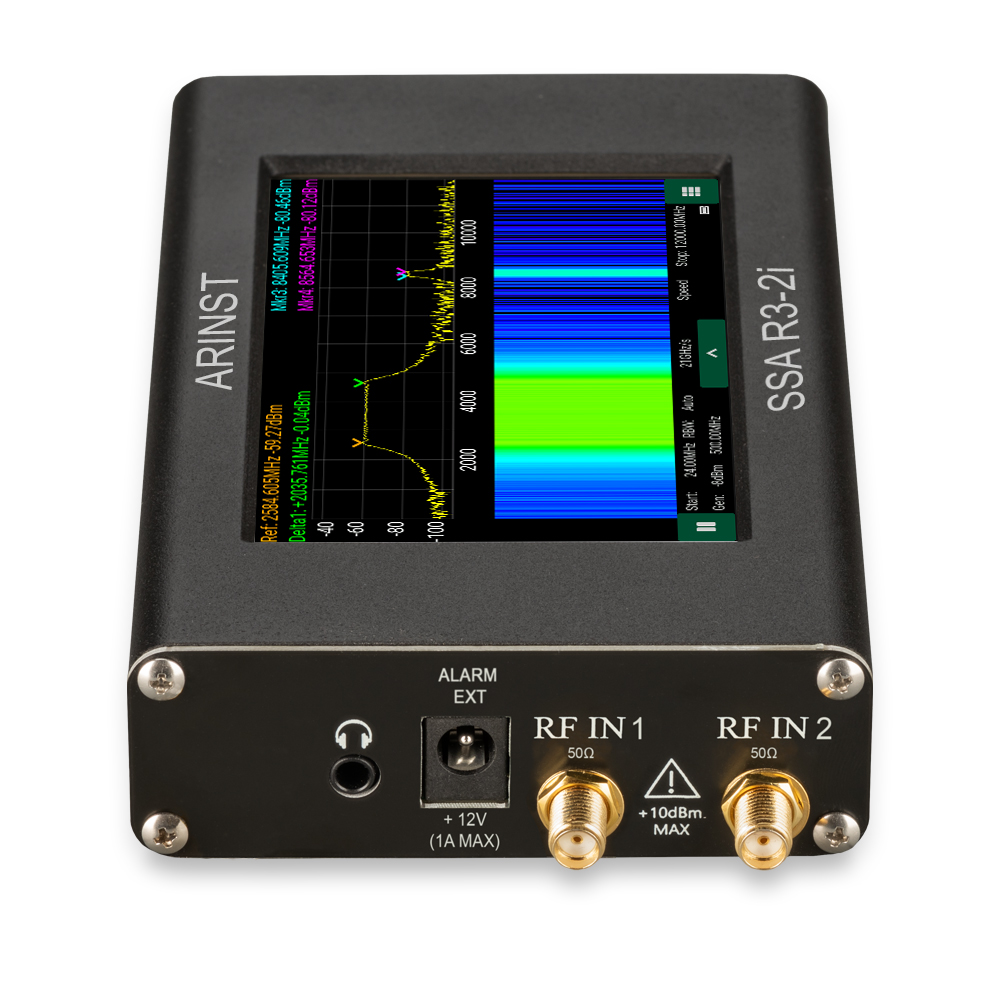

• 2 антенных разъема

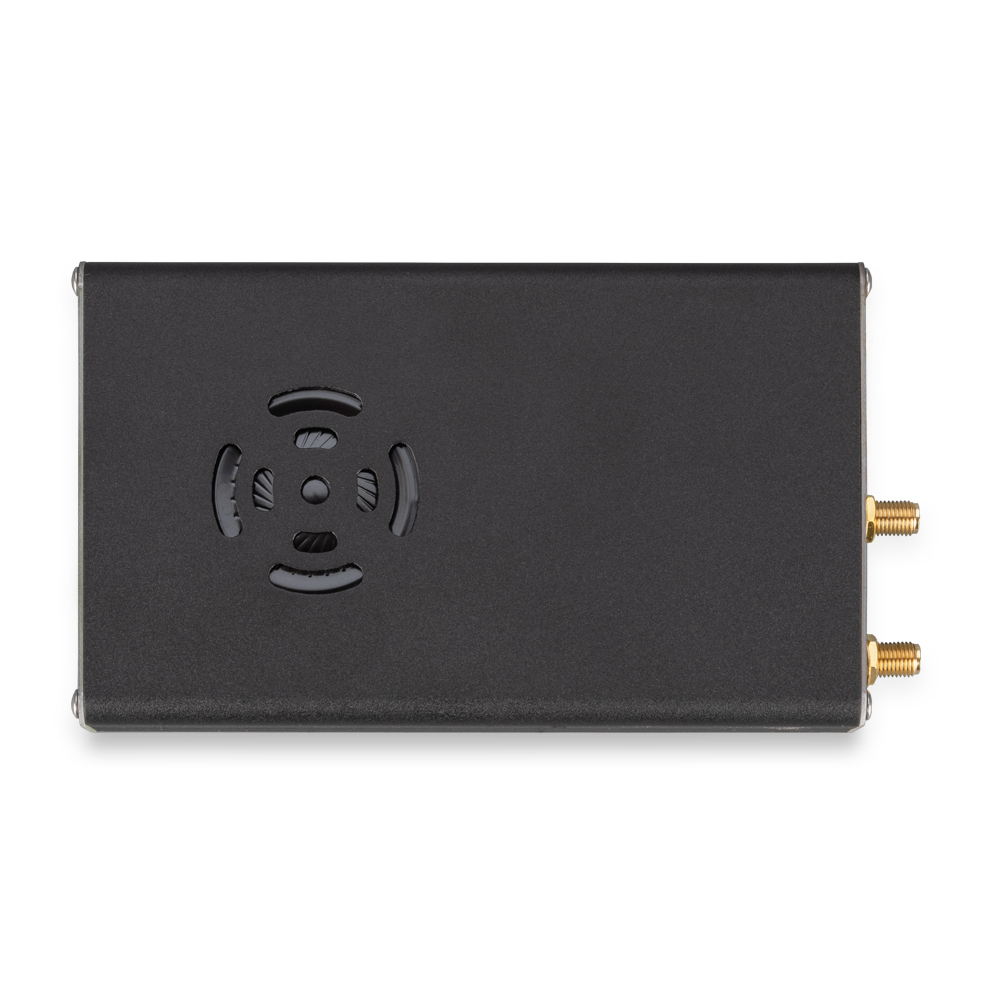

• встроенный динамик
• разъем аудио 3,5мм для подключения наушников
• полный динамический диапазон с учетом МШУ и аттенюатора 125 дБ
• отображение региональных распределений частот
• настраиваемые темы отображения

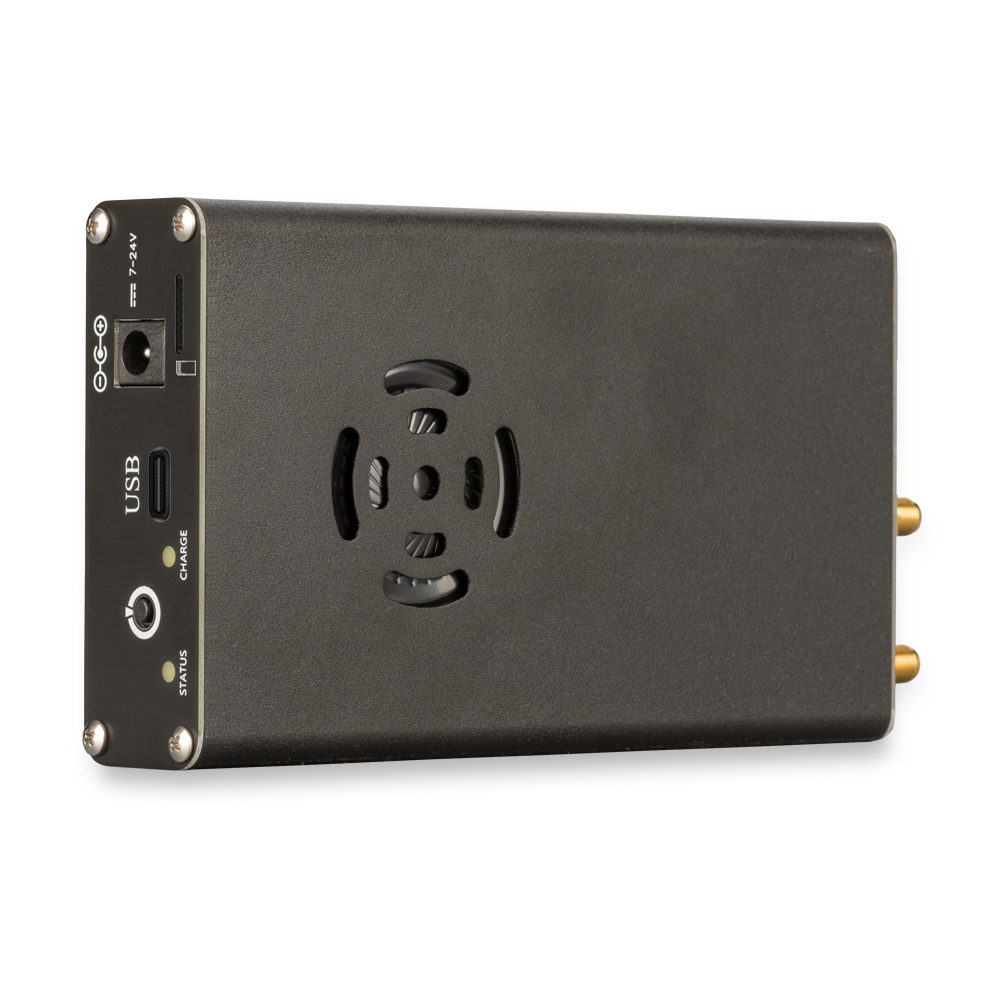

• зарядка от разъема USB TYPE-C или от внешнего блока питания с напряжением 7- 24 В
• малый вес и размеры: вес 400 г, размеры 145х81х27 мм
• автономная работа до 4 часов

Ограничения

Анализатор спектра Arinst SSA R3-2i не является измерительным прибором, так как не имеет утвержденного типа средства измерений. Утверждение типа средства измерений негативно повлияло бы на доступность и цену прибора. Поэтому анализатор спектра с официальной точки зрения является индикатором поля. Однако, несмотря на это, прибор полностью соответствует всем заявленным техническим характеристикам. Анализатор не является полноценным классическим анализатором спектра, поскольку не использует классическую схему преобразования частот для 100% подавления зеркального канала. Мы используем математическое подавление зеркального канала, что в отдельных редких случаях может приводить к появлению в составе отображаемых сигналов "фантомных" сигналов.

1. В диапазоне отображения не гарантируются точностные параметры сигналов.
2. Уровень шумовой полки измеряется при включенном МШУ и спектральном разрешении 2.5 кГц.
3. Измерения проводятся при режиме работы «Скорость» и спектральном разрешении 25 кГц.
4. Источник должен обеспечивать мощность не менее 7 Вт.
