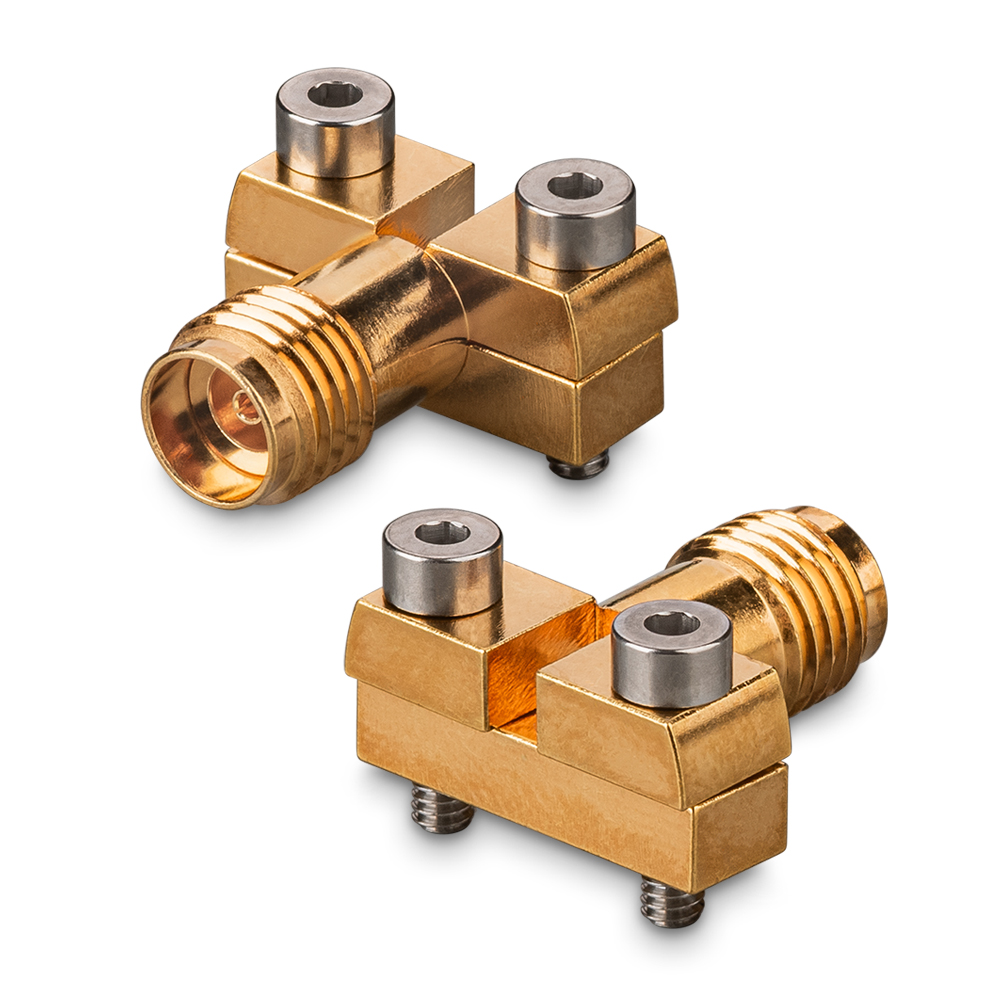

Разъем 2.92mm (female) на плату до 2 мм толщиной, с фиксацией винтами, DC-40 ГГц
Распечатать
Подписаться
проспект Богдана Хмельницкого, д. 131, 1 этаж, центральный вход
Описание
КСВ<1.2
Рабочий диапазон частот до 40 ГГц
ВЧ разъём 2.92mm - типа, розетка(мама), под пайку с фиксацией к плате любой толщины, со штатными винтами подходит к платам до 2 мм.
При использования разъёма на более толстой плате, необходимо заменить винты на более длинные.
В комплекте с разъёмом идёт прижимная планка для него и два винта под шестигранник.
КСВ<1.2
Рабочий диапазон частот до 40 ГГц
|
Габариты (длина , ширина , высота ), мм
|
18
x
16
x
10
|
Антенны- характеристики :
|
Волновое сопротивление, Ом
|
50
|
|
Максимальная подводимая мощность, Вт
|
10
|
|
Допустимая ветровая нагрузка, м/с
|
30
|
|
Максимально допустимая влажность воздуха, %
|
100
|
Кабели- характеристики:
|
Рабочий диапазон температур
|
-40/+85 °C
|
Разъемы, переходники, аттенюаторы- характеристики:
|
Тип исполнения
|
Прямой
|
|
Тип монтажа
|
На плату
|
|
Назначение
|
Розетка (мама)
|
|
Волновое сопротивление
|
50 Ом
|
|
Диэлектрик
|
Тефлон
|
