Кабель коаксиальный RG-174 Многожильный CU Solid PE TC PVC, до 1000-2000 МГц
Распечатать
Подписаться
Материал центр. проводника - Многожильный CU
Материал диэлектрика - Solid PE
Материал оплетки - TC
Материал внешней оболочки - PVC

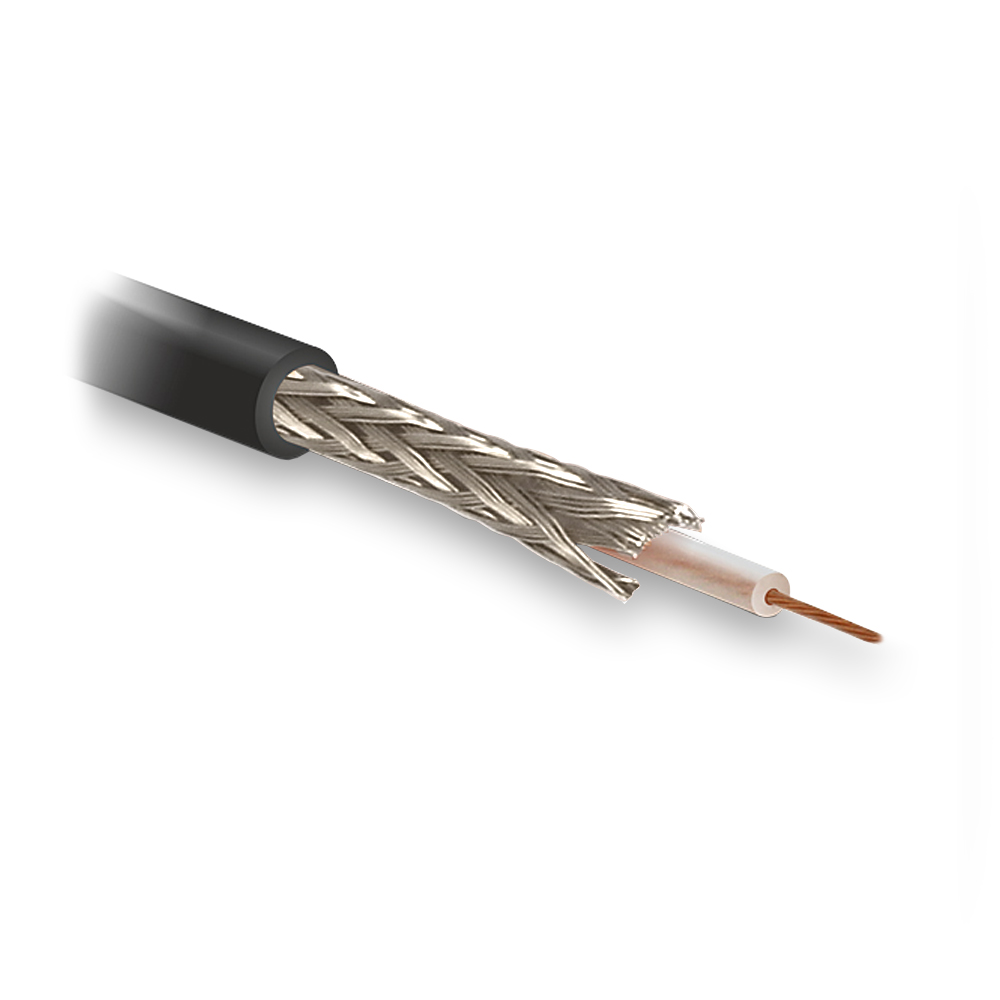

Высокочастотный коаксиальный кабель RG-174.
RG-174 (50 Ом) - коаксиальный кабель, применяется для подключения измерительного оборудования на небольших расстояниях, изготовления пигтейлов.
Центральный проводник состоит из 7 медных жил. Поверх диэлектрика из полиэтилена наложена оплетка из луженой меди. Внешняя оболочка изготовлена из ПВХ.
Номинальное волновое сопротивление составляет 50 Ом.
Кабель продается на метраж. Упакован в бухты по 100 метров.
Таблица затухания в кабеле в зависимости от частоты сигнала.
| Частота (МГц) | 400 | 600 | 900 | 1000 | 1500 |
| Затухание (дБ/100м) | 62,10 | 72,40 | 90,10 | 99,50 | 119,00 |
|
Габариты (длина , ширина , высота ), мм
|
1 000
x
3
x
3
|
Габариты, вес, количество товара в упаковке:
|
Размеры индивидуальной упаковки (длина , ширина , высота ), мм
|
0
x
0
x
0
|
|
Масса в индивидуальной упаковке, грамм
|
12
|
Кабели- характеристики:
|
Волновое сопротивление
|
50
|
|
Диаметр центр. проводника, мм
|
7x0,16
|
|
Материал центр. проводника
|
Многожильный CU
|
|
Диаметр диэлектрика, мм
|
1,5
|
|
Материал диэлектрика
|
Solid PE
|
|
Диаметр оплетки, мм
|
1,85
|
|
Материал оплетки
|
TC
|
|
Диаметр внешнего изолятора, мм
|
2,9
|
|
Материал внешнего изолятора
|
PVC
|
|
Ёмкость, пФ/метр
|
101,1
|
|
Рабочий диапазон температур
|
-40... +85 °С
|
|
Тип кабеля
|
RG-174
|
|
Вид кабеля
|
Коаксиальный
|
