Техническая документация:


Всенаправленная широкополосная антенна KC3-700/2700A предназначена для усиления сигнала стандарта GSM 900/1800, 3G, 4G, Wi-Fi в местах неуверенного приема.

Применяется в RFID системах, системах охранной сигнализации, телеметрии и передачи данных (счётчики с дистанционным снятием показаний и передачей данных), работающих в диапазоне 868 МГц.

Антенна имеет самоклеящееся основание, позволяющее надежно закрепить её на ровных поверхностях: стене, окне, приборной панели, автомобильном окне и т.д.

Корпус антенны герметичен и выполнен из АБС (ABS) пластика, стойкого к воздействию УФ лучей и осадков.

Характеристики антенны:

  • Работает в стандартах: GSM 900/1800, 3G, 4G, Wi-Fi и 868 МГц.
  • Комплектуется кабелем RG174, длиной 3 метра.
  • Влагозащищенное исполнение.
  • Самоклеящееся основание обеспечивает быстрый и надёжный монтаж антенны.
  • Изготавливается с разъемом SMA (male). Разъемами FME (male) и F (male) комплектуется по отдельному заказу.

Для подключения антенны к 3G/4G модему рекомендуем докупить переходник CRC9-SMA

Габариты (длина , ширина , высота ), мм
22  x   6  x   116

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
22  x   6  x   116
Масса в индивидуальной упаковке, грамм
50

Антенны- характеристики :

Рабочий диапазон частот, МГц
790-960
1710-2700
Усиление антенны, дБ
3
КСВ в рабочем диапазоне частот, не более
2
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
SMA-male
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
LTE 2600
LTE 1800
LTE 800, LTE 900
UMTS 2100
UMTS 900
GSM 1800
GSM 900
WiFi 2,4ГГц
RFID
Многодиапазонная
Тип монтажа
на стену
Тип исполнения
Всенаправленная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

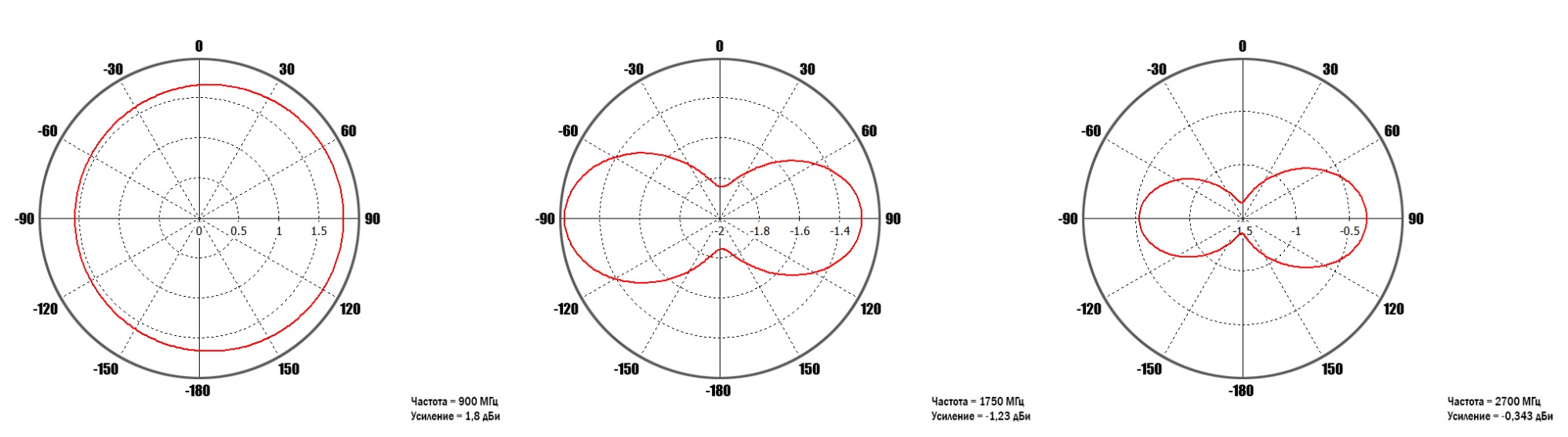

Диаграмма направленности в горизонтальной плоскости: azimuth 900.jpg
Диаграмма направленности в горизонтальной плоскости: azimuth 1700.jpg
Диаграмма направленности в горизонтальной плоскости: azimuth 2700.jpg

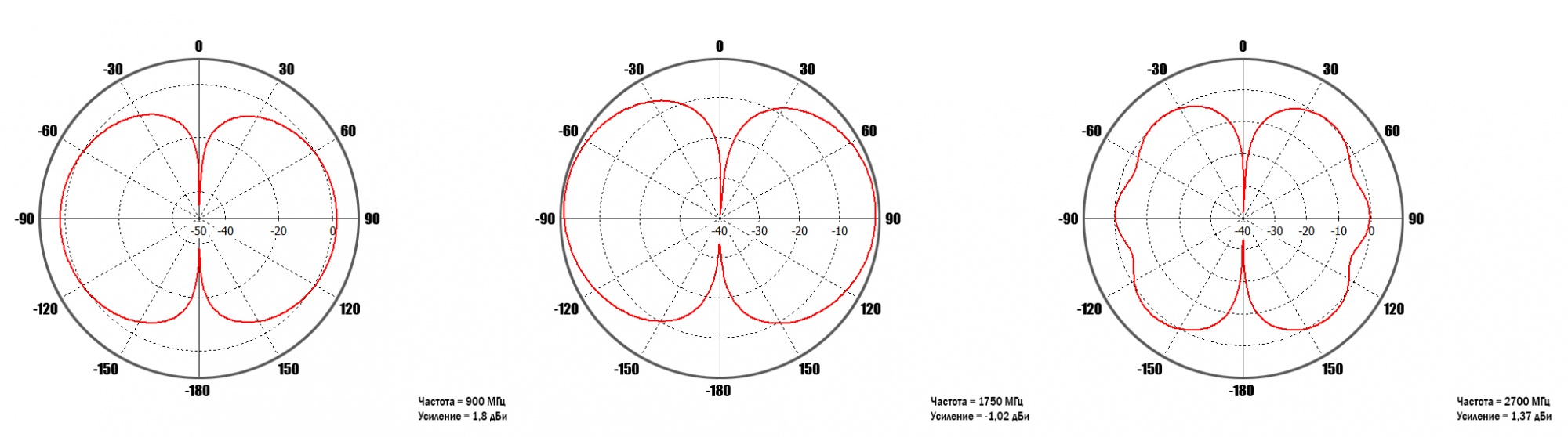

Диаграмма направленности в вертикальной плоскости: elevation 900.jpg
Диаграмма направленности в вертикальной плоскости: elevation 1750.jpg
Диаграмма направленности в вертикальной плоскости: elevation 2700.jpg
Коэффициент усиления: gain.jpg
КСВН: КСВ corrected.jpg

Комплектация:

Антенна
Упаковка полиэтиленовая
