Панельная MIMO антенна KROKS KAA20-1700/2700 BOX предназначена для использования совместно с 3G/4G модемами, в диапазоне частот 1700-2700 МГц.
Поддерживает технологию LTE-A (Advanced).

Антенна совместима с оборудованием для следующих стандартов:

  • 2G (EDGE, GPRS на частотах GSM1800)
  • 3G (UMTS 2100)
  • 4G (LTE1800, LTE2600)
  • WI-FI 2,4 ГГц (IEEE 802.11b, g, n)

Широкий диапазон рабочих частот антенны позволяет 3G/4G модемам эффективно работать на границах зон обслуживания 4G, а высокий коэффициент усиления 20 дБ позволяет принимать данные на расстоянии до 15км. Модем будет автоматически переключаться на 3G стандарт, в случае отсутствия 4G сигнала, а антенна  обеспечит ему качественный сигнал в обоих диапазонах.

Антенна совмещена с герметичным боксом, в котором размещают роутер и 3G/4G модем. Гермобокс позволяет размещать всю линейку наших роутеров для гермобокса или роутеры других производителей.

На задней стенке антенны размещены два высокочастотных разъёма SMA (female). В комплект поставки входят два пигтейла SMA-male (угловой) с разъемами SMA(male), U.fl, CRC9, MHF4 на выбор покупателя. Тип разъема пигтейла выбирается над ценой.

Корпус антенны и гермобокса выполнен из ABS пластика, устойчивый к УФ излучению и осадкам. Вход антенны имеет короткое замыкание по постоянному току между внешним и внутренним проводниками, что снижает вероятность накопления статического электричества на входе активного оборудования, снижая вероятность выхода из строя от статического электричества.  Крепление  антенны предназначено для установки на вертикальную трубу диаметром 32-40 мм. и позволяет регулировать по углу наклона.

Габариты (длина , ширина , высота ), мм
440  x   435  x   105

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
445  x   440  x   110
Масса в индивидуальной упаковке, грамм
3900
Количество товаров в групповой упаковке, шт
4

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
17-20
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50 (SMA разъём)
Максимальная подводимая мощность, Вт
10
Разъём
SMA-female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Развязка между портами не менее, дБ
35
Стандарт связи
UMTS 2100
LTE 2600
LTE 1800
GSM 1800
WiFi 2,4ГГц
Многодиапазонная
Тип монтажа
на трубу
Тип исполнения
Панельная
С гермобоксом
Поддержка MIMO
MIMO 2x2

Графики КСВ, диаграммы направленности:

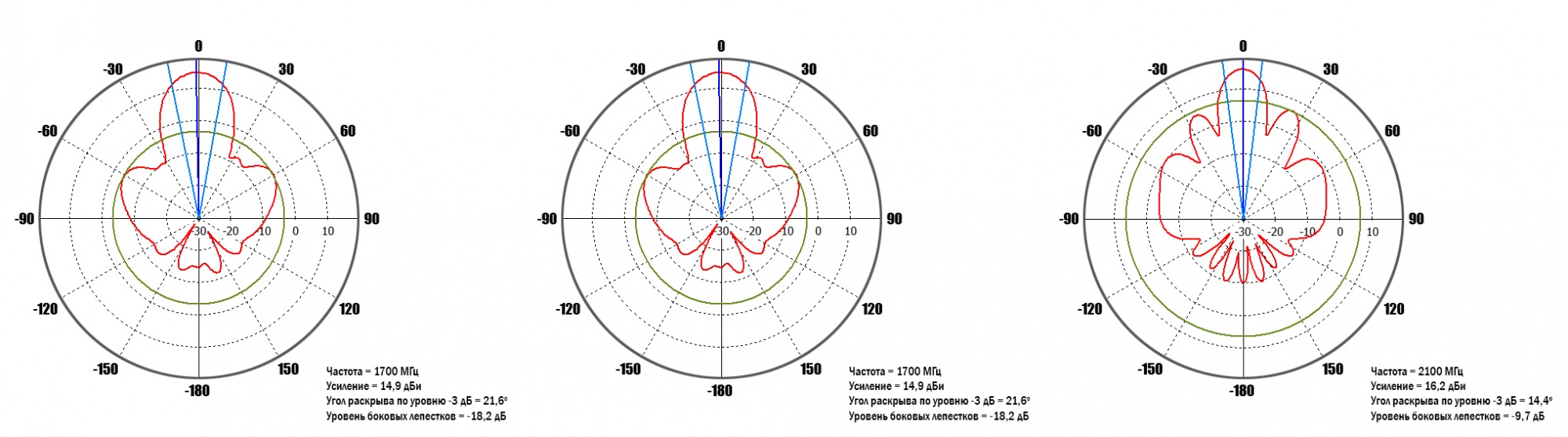

Диаграмма направленности в вертикальной плоскости: ДН1700_0.jpg

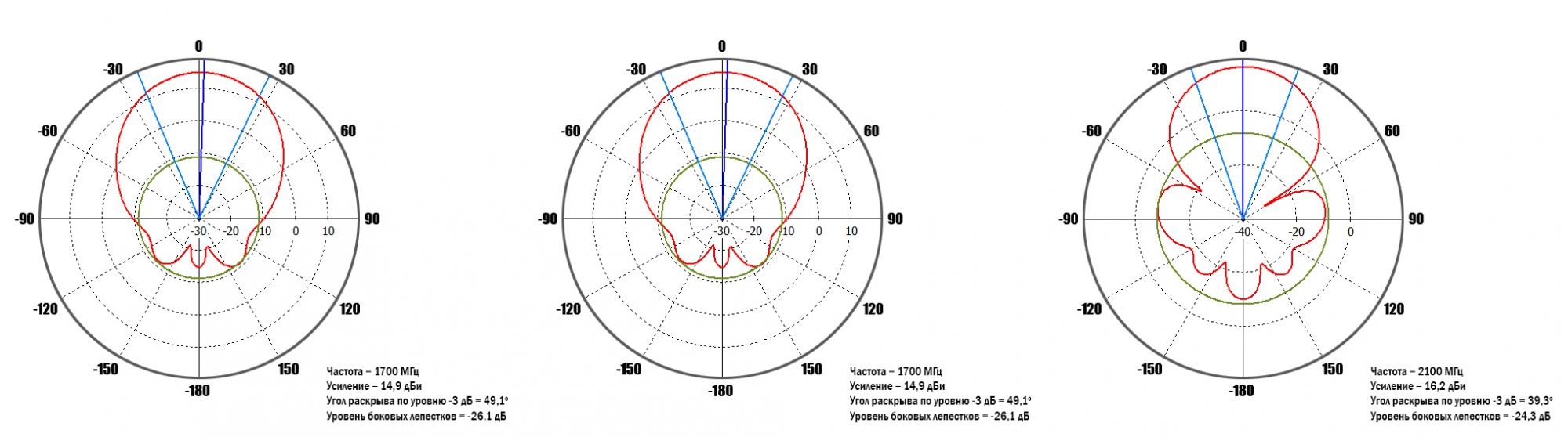

Диаграмма направленности в горизонтальной плоскости: ДН1700_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН2100_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2100_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН2700_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2700_90.jpg
КСВН: КСВ corrected.jpg
Изоляция между входами: изоляция.jpg

Комплектация:

Антенна KROKS KAA20-1700/2700 BOX
Пигтейлы 2 шт
Кронштейн угловой
Хомут с метизами для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
