Техническая документация:


KROKS КАА9-600/5000 MIMO 4x4 - это широкополосная (многодиапазонная), направленная панельная MIMO 4х4 антенна с коэффициентом усиления 4-9 дБ.
Антенна поддерживает технологию 5G и LTE advanced и предназначена для работы с LTE/5G модемами cat.6, cat.9, cat.12, cat.16, cat.18, 5G(N78, N79) с возможностью агрегации частот, а так же роутерами со встроенным модемом, работающим в частотном диапазоне 580-5800 МГц.

Антенна имеет широкий угол вещания (широкую диаграмму направленности) и не большое усиление. Предназначена для работы в городе в условиях хорошего внешнего сигнала.

Антенна работает в беспроводных сетях связи с оборудованием стандартов:

  • 5G - N78, N79
  • 4G - LTE 800, 1800, 2100, 2300, 2600
  • 3G - UMTS 2100
  • Wi-Fi 2400

Поддержка технологии MIMO 4х4 позволяет модемам увеличить скорость приема данных до 1200 Мбит/с (для LTE модема cat.18 и выше)

Преимущества антенны КАА9-600/5000 MIMO 4x4:

  • широкий диапазон рабочих частот 580-5800 МГц
  • поддержка технологии MIMO 4х4
  • всепогодное исполнение
  • Стойкий к ультрафиолету и морозу ABS материал корпуса
  • небольшой размер и вес

Крепление антенны предназначено для установки антенны на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона и поляризацию антенны.

Габариты (длина , ширина , высота ), мм
305  x   305  x   130

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
315  x   315  x   135
Масса в индивидуальной упаковке, грамм
1400
Количество товаров в групповой упаковке, шт
5

Антенны- характеристики :

Рабочий диапазон частот, МГц
550-5800
Усиление антенны, дБ
4-9
КСВ в рабочем диапазоне частот, не более
2.2
Поляризация
Линейная
Волновое сопротивление, Ом
50
Максимальная подводимая мощность, Вт
10
Разъём
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Развязка между портами не менее, дБ
30
Стандарт связи
LTE 2600
UMTS 2100
WiFi 2,4ГГц
LTE 1800
Многодиапазонная
5G
LTE 800, LTE 900
WiFi 5ГГц
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
MIMO 4x4

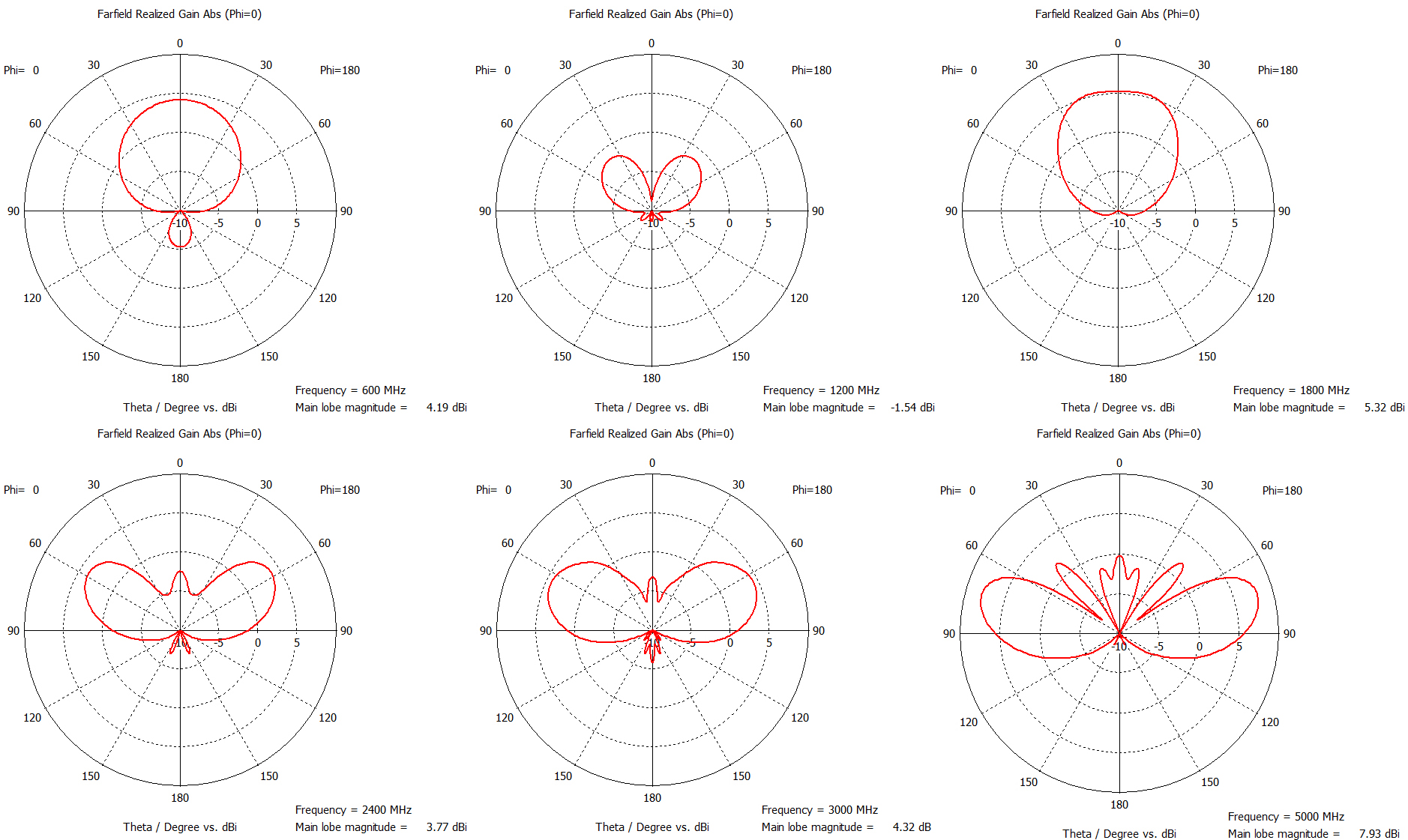

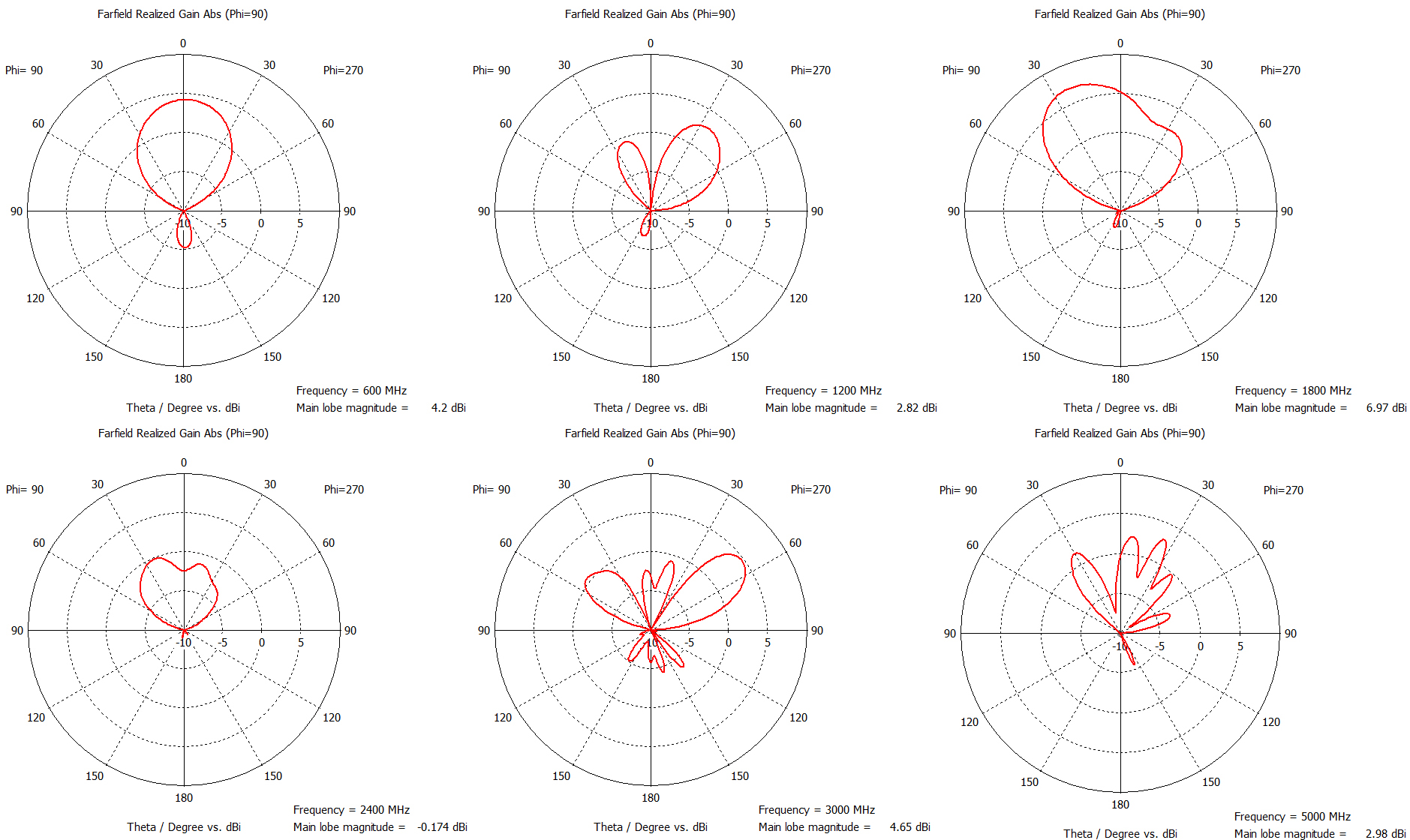

Графики КСВ, диаграммы направленности:

Коэффициент усиления:: Ку.png
КСВн:: КСВн до 6 ГГц.png

Комплектация:

Антенна
Хомут для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
