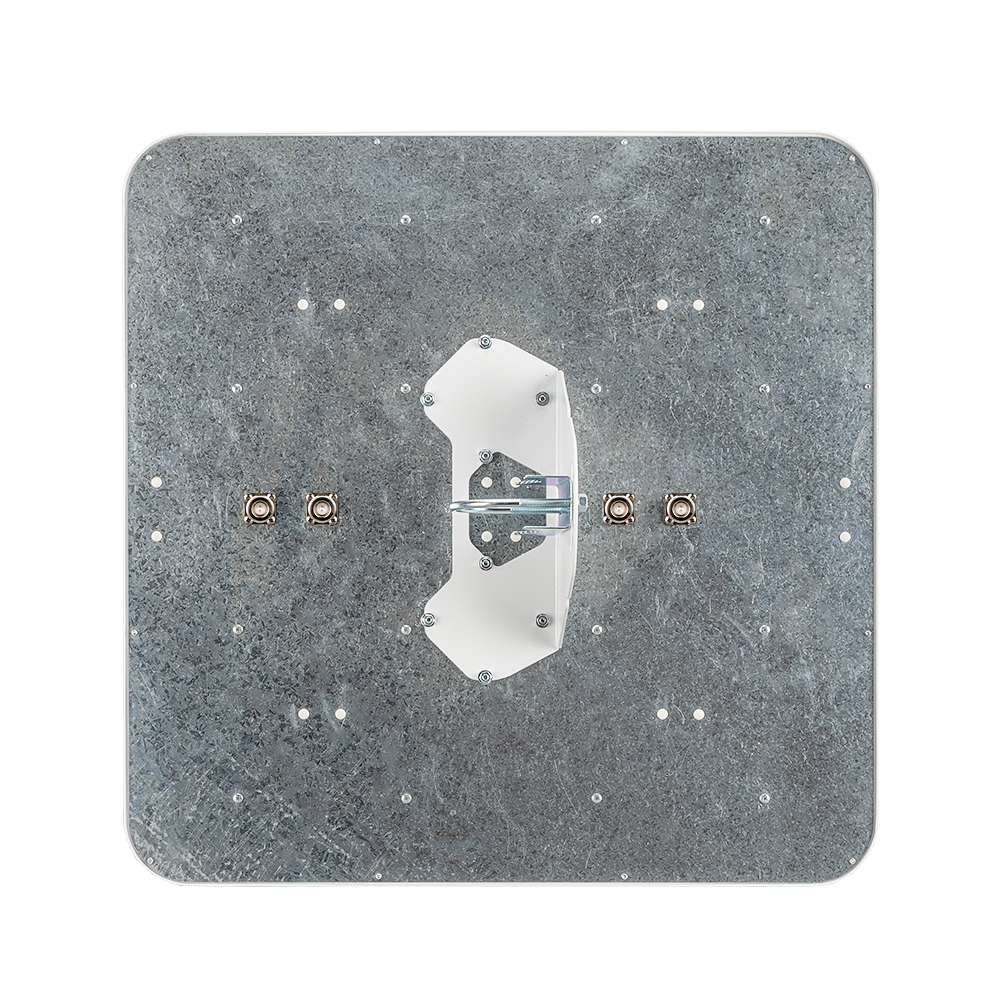

KROKS КАА18-1700/2700-4x4 - это широкополосная (многодиапазонная), направленная панельная MIMO 4х4 антенна усилением 15-18 дБ.
Антенна поддерживает технологию LTE advanced и предназначена для работы с 4G MIMO 4х4 модемами cat.9, cat.12, cat.16, cat.18, cat.20,  с возможностью агрегации частот, а так же роутерами со встроенным модемом, работающим в частотном диапазоне 1700-2700 МГц.

Для подключения антенны к модему или роутеру используются два типа разъемов на выбор заказчика: F(female) или N(female). Тип разъема выбирается над ценой перед добавлением товара в корзину.

Антенна работает в беспроводных сетях связи с оборудованием стандартов:

  • 4G - LTE 1800, 2100, 2300, 2600
  • 3G - UMTS 2100
  • Wi-Fi 2400

Поддержка технологии MIMO 4х4 позволяет модемам увеличить скорость приема данных до 1200 Мбит/с (для LTE модема cat.18 и выше)

Преимущества антенны КАА18-1700/2700:

  • широкий диапазон рабочих частот 1700-4200 МГц
  • поддержка технологии MIMO 4х4 LTE-A
  • всепогодное исполнение
  • все входы антенны коротко замкнутые по постоянному току для снижения накопления статического электричества
  • стойкий к ультрафиолету и морозу ABS материал корпуса
  • небольшой размер и вес

Крепление антенны предназначено для установки на мачту с диаметром трубы 32-40 мм или на стену, с использованием стеновых кронштейнов КН-200 и КН-330 и их модификаций. Данное крепление позволяет производить изменение направления (азимут), угол наклона антенны.

Для подключения антенны к модему или роутеру необходимо дополнительно купить четыре кабельных сборки.

Габариты (длина , ширина , высота ), мм
470  x   470  x   110

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
480  x   480  x   120
Масса в индивидуальной упаковке, грамм
3600
Количество товаров в групповой упаковке, шт
5

Антенны- характеристики :

Рабочий диапазон частот, МГц
1700-2700
Усиление антенны, дБ
15-18
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 ... +90
Максимально допустимая влажность воздуха, %
100
Развязка между портами не менее, дБ
35
Стандарт связи
LTE 2600
WiFi 2,4ГГц
LTE 1800
Многодиапазонная
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
MIMO 4x4

Графики КСВ, диаграммы направленности:

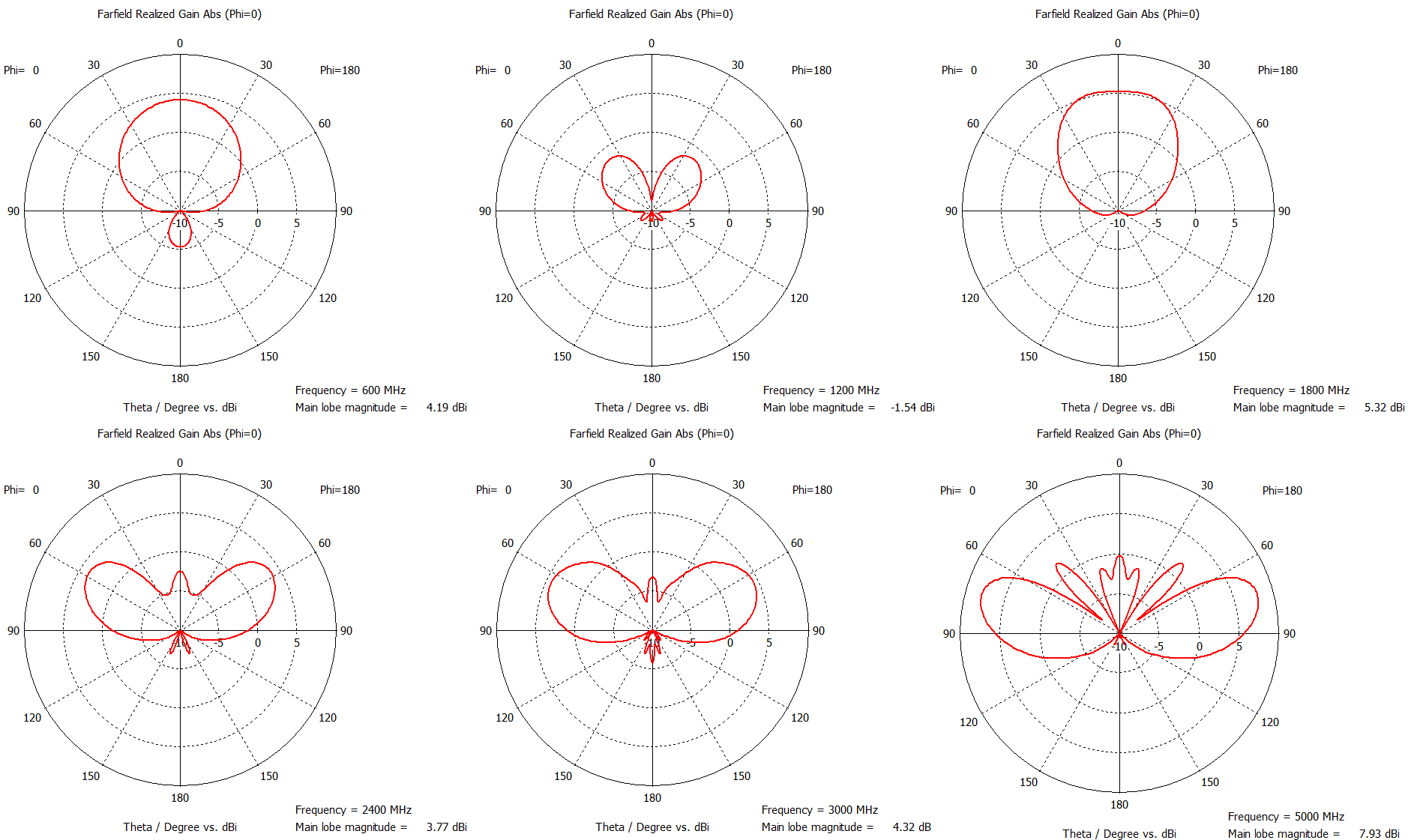

Диаграмма направленности в вертикальной плоскости: ДН1700_0.jpg

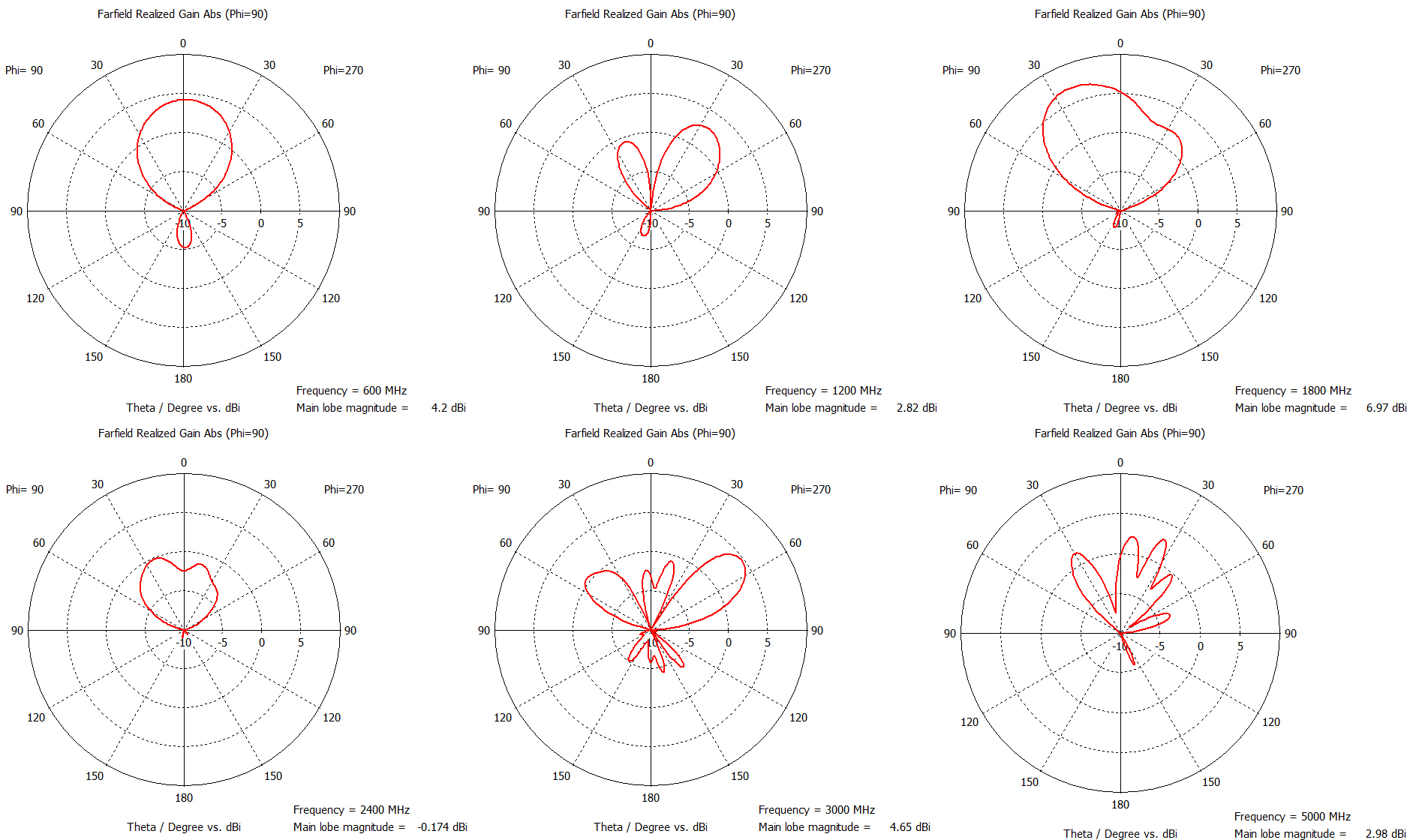

Диаграмма направленности в горизонтальной плоскости: ДН1700_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН2100_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2100_90.jpg
Диаграмма направленности в вертикальной плоскости: ДН2700_0.jpg
Диаграмма направленности в горизонтальной плоскости: ДН2700_90.jpg
КСВН: КСВ corrected.jpg
График изоляции между входами антенны: изоляция.jpg

Комплектация:

Антенна KROKS KAA18-1700/2700-4x4
Кронштейн угловой
Хомут с метизами для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
