Техническая документация:


Антенна KP18-2050 используется в приёмопередающих системах диапазона 1920-2170 МГц. Антенна предназначена для эксплуатации в сетях мобильной связи стандарта 3G (UMTS2100), а также в системах мобильной сигнализации, мобильного интернета,и т.д.

Антенна KP18-2050 выполнена в герметичном корпусе, устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации вертикальное (стрелка поляризации на антенне должна быть расположена вертикально).

Корпус 3G антенны выполнен из высококачественного АБС (ABS)- пластика, который устойчив к УФ излучение, не теряет своих свойств под продолжительным действием солнечных лучей и осадков. Основание антенны окрашено методом порошковой покраски, что обепечивает хорошую адгезию лакокрасочного слоя, его долговечность и стойкость к механическим воздействиям.

Антенна предназначена для установки на мачту или на стену со стеновым кронштейном КН-200.

Габариты (длина , ширина , высота ), мм
305  x   305  x   125

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
310  x   310  x   90
Масса в индивидуальной упаковке, грамм
1800

Антенны- характеристики :

Рабочий диапазон частот, МГц
1920-2170
Усиление антенны, дБ
18
КСВ в рабочем диапазоне частот, не более
1.6
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
N- female
F- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
UMTS 2100
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
Нет

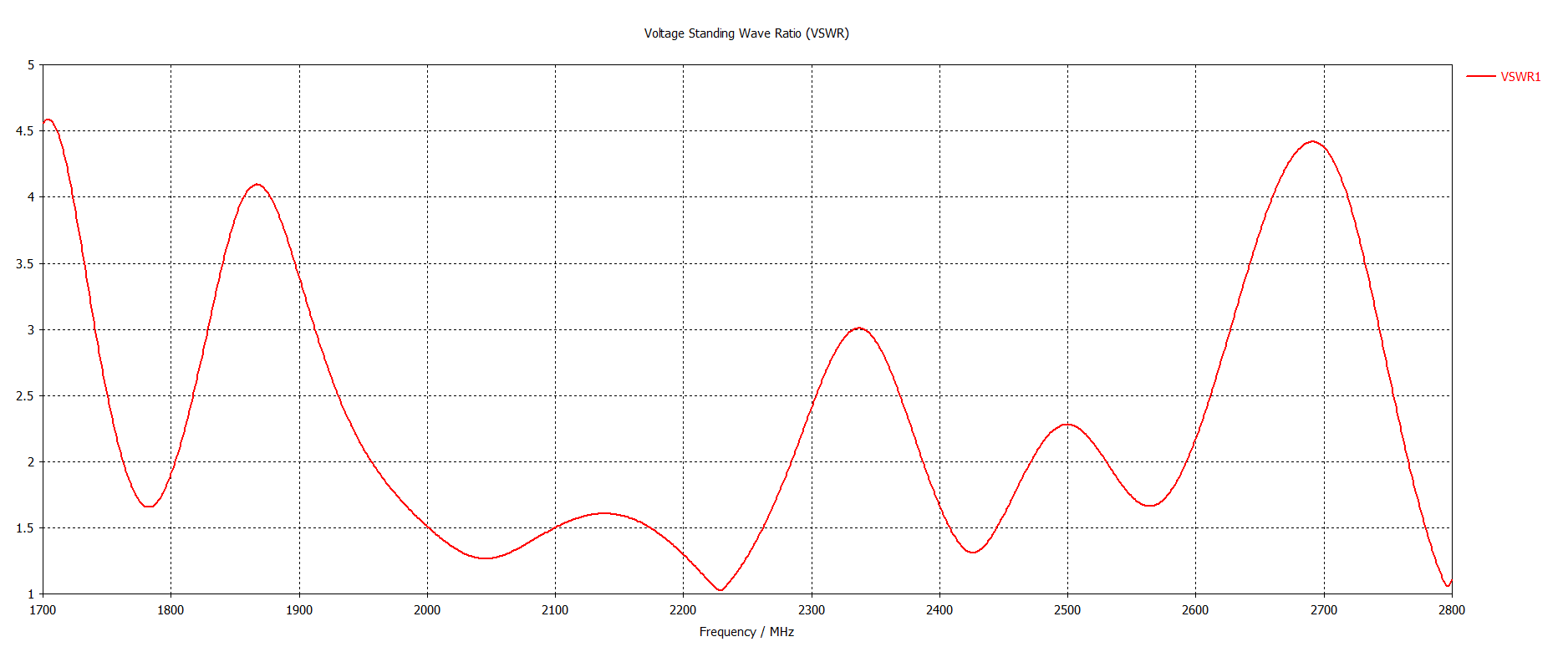

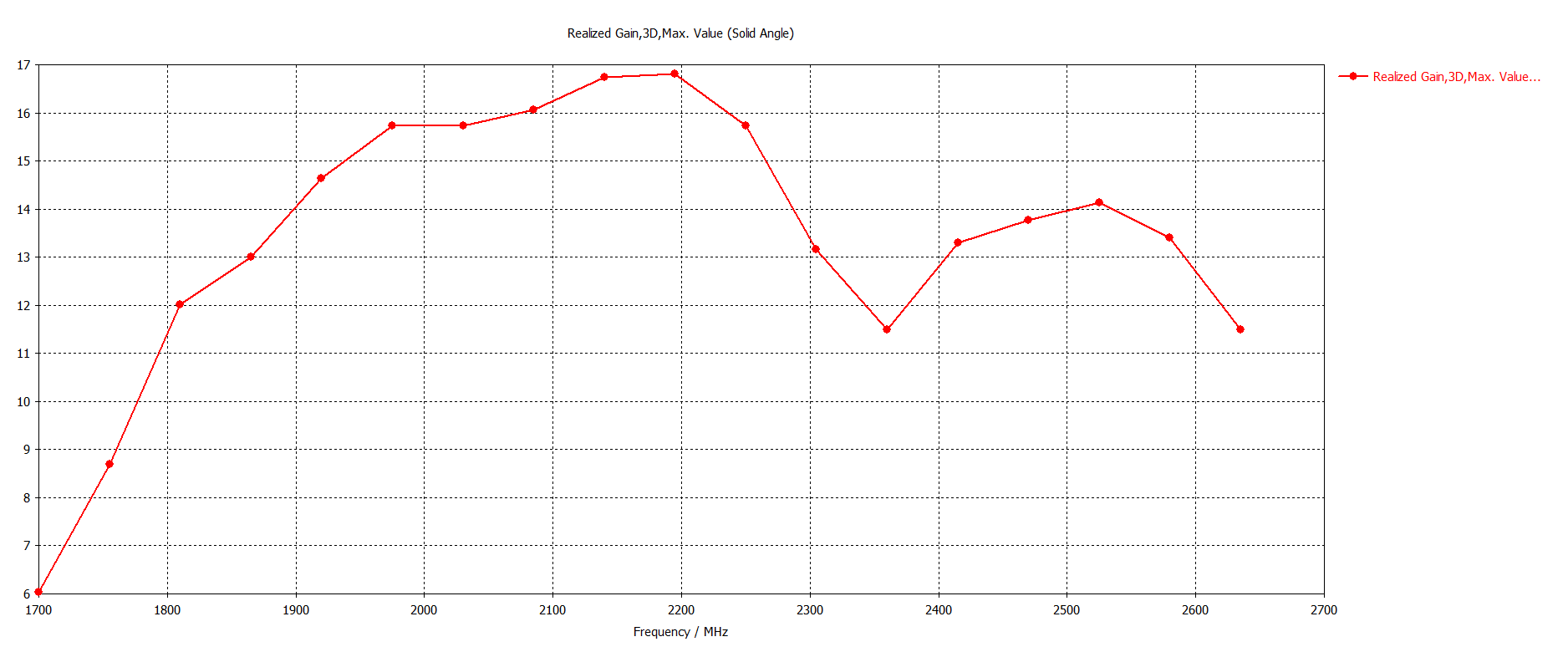

Графики КСВ, диаграммы направленности:

Диаграмма направленности в вертикальной плоскости: ДН в вертикальной плоскости.jpg
Диаграмма направленности в горизонтальной плоскости: ДН в горизонтальной плоскости.jpg

Комплектация:

Антенна KROKS KP18-2050
Угловой кронштейн
Хомут с метизами для крепления на мачту
Руководство по эксплуатации (паспорт)
Упаковка
