Техническая документация:


Антенна KP9-1200 используется для передачи видеосигнала от беспроводных видеокамер на большие расстояния, а также от различных видеопередатчиков, работающих в диапазоне частот 1100-1300 МГц. Также антенна KP9-1200 может использоваться в любых других приёмопередающих системах диапазона 1100-1300 МГц.

Антенна KP9-1200 выполнена в герметичном корпусе, поэтому она устойчива к погодным условиям и может использоваться как внутри, так и вне помещений. Направление поляризации вертикальное. Антенна предназначена для установки на мачту или на Г-образный кронштейн на стену.

Габариты (длина , ширина , высота ), мм
160  x   200  x   155

Габариты, вес, количество товара в упаковке:

Размеры индивидуальной упаковки (длина , ширина , высота ), мм
200  x   180  x   55
Масса в индивидуальной упаковке, грамм
500

Антенны- характеристики :

Рабочий диапазон частот, МГц
1050-1400

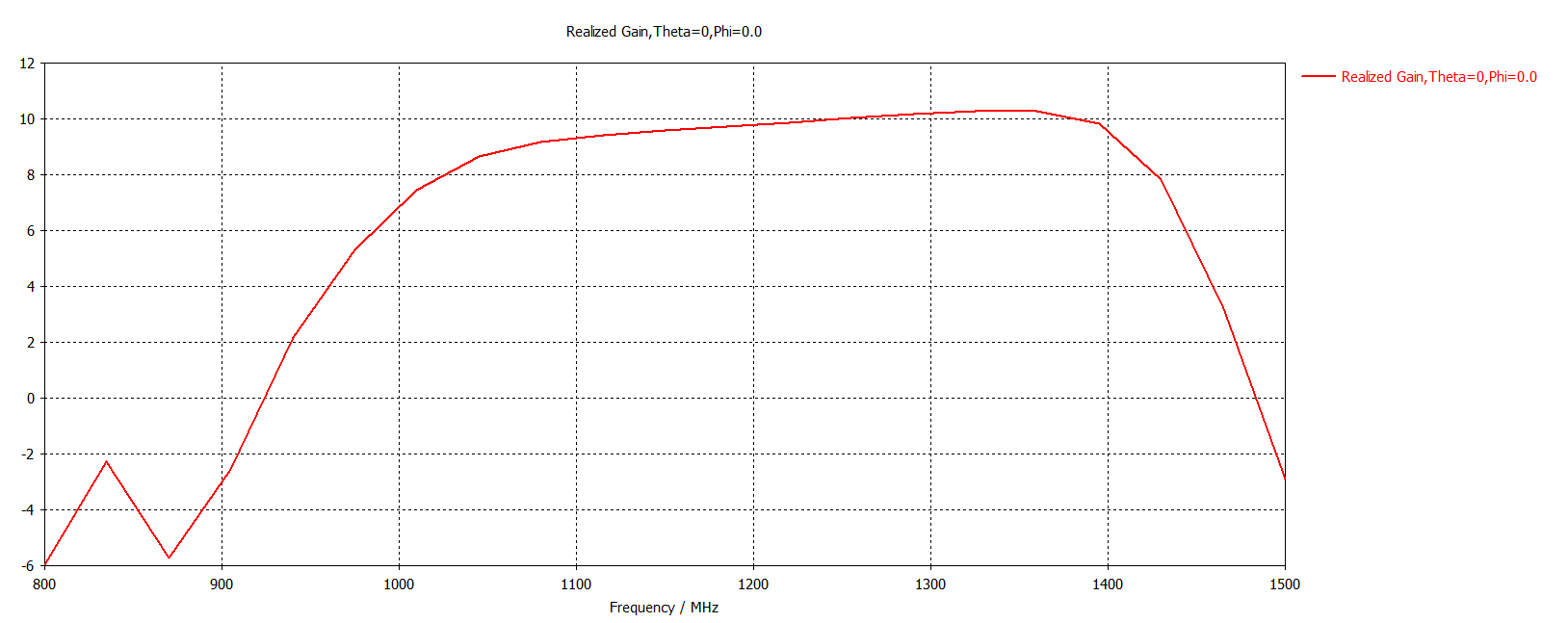

Усиление антенны, дБ
9
КСВ в рабочем диапазоне частот, не более
1.8
Поляризация
Линейная
Волновое сопротивление, Ом
50 (N разъём)
75 (F разъём)
Максимальная подводимая мощность, Вт
10
Разъём
F- female
N- female
Допустимая ветровая нагрузка, м/с
30
Диапазон рабочих температур, оС
-50 … +90
Максимально допустимая влажность воздуха, %
100
Стандарт связи
1200
Тип монтажа
на трубу
Тип исполнения
Панельная
Поддержка MIMO
Нет

Графики КСВ, диаграммы направленности:

Диаграмма направленности в вертикальной плоскости: E1200.jpg
Диаграмма направленности в горизонтальной плоскости: H1200.jpg
График изменения коэффициента стоячей волны в рабочем диапазоне частот: КСВн.jpg

Комплектация:

Антенна
Упаковка
